開發簡介
HWH-1750SC型熱板機，以“SC”為后綴結尾的機型都是以齒輪齒條為傳動方式的最新款熱板機，開發該系列的目的是計
劃與眾多歐洲車廠目前使用中的熱板模具作最大的兼容，爭取更多的海外訂單；在開發成功后，不管是項目主管、工程師、
裝配技術員，甚至客戶都不無感嘆該系列動力足、定位準、無抖動、加熱快而穩定。相信在可見的五至十年內，傳統日
系的熱板機市場將被分割不少份額。但不管怎么樣，傳統和新穎互為制衡，最好成鼎足之勢，對用戶來說始終是一大好事。

整機簡介

HWH-1750SC型熱板機，主要由主機架、上下動板組件、進退熱模組件、外框架組件、升降活動門組
件，氣動部件、電氣部件組成。主機架由左右架和上下底架分別用方通焊接而成，以底架為基準與左
右架及上架拼裝而成。上下動模板由伺服電機驅動齒輪齒條帶動上下開合運動，同時帶動上下治具。
熱模由伺服電機驅動齒輪齒條帶動熱模在導軌上做前后進退水平運動。電氣控制采用可編程PLC與人

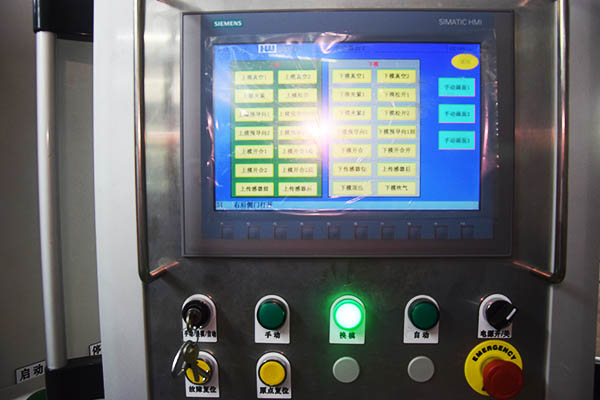

機界面操作面板等，實現了本機自動化控制與人性化的設計。


功能描述

1、采用伺服電機驅動，上下治具升降各為-單伺服，熱板前退-單伺服。

2、采用齒輪齒條傳動，傳動實測重復精度達0.02mm

3、伺服電機REXROTH / SEW、PLC西門子、人機界面（12寸）西門子品牌

4、氣動件主要采用SMC與費斯托品牌。電器方插品牌為哈丁。

5、設備前端快速裝卸模。整個裝模流程2分鐘以內。

6、模具夾緊氣缸控制氣路：上下模各6路，真空氣路：上下模各1路，采用真空泵

7、上下模氣電插自動快速連接，具備模具識別功能（24種）

8、16組溫控，臺達溫控模塊PID控制（上下共16組），每條發熱管設有電流監控。

主要技術參數

機器型號：  HWH-1750SC

工作臺面積：L1750 x W600（模具最高可以做到1070mm）

外形尺寸：  W2950 x L2700 x H3050

上動板行程： 500mm

下動板行程： 500mm

中模板行程： 800mm

最大開合 ：  1400mm

最小開合：   400mm

總重（KG）：約7t

功率（KW）：86KW

使用電壓：  3相 AC380V  50Hz

使用氣源：  ＞0.6MPa
